PUESTA A TIERRA
La electrónica MT30 permite una carga y descarga segura para los tánques cisterna, en los cuales las sustancias inflamables pasan a altas velocidades generando descargas electrostáticas que pueden causar chispas y explosiones.
El MT-30 ha sido diseñado y construido bajo la base de ATEX 94/9/CE con protección EEx-d (ia) IIB T6 y completamente resistente al agua (IP66).
Para prevenir la acumulación de electricidad estática, el equipo verifica que la correcta conección a tierra se la realice antes de comenzar a cargar o descargar. De esta forma situaciones peligrosas debido a fallas o errores humanos pueden ser evitados.

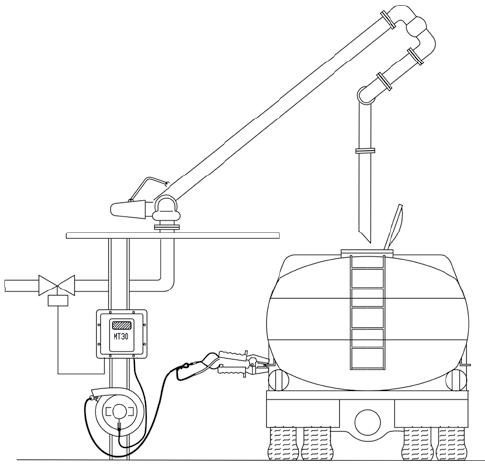

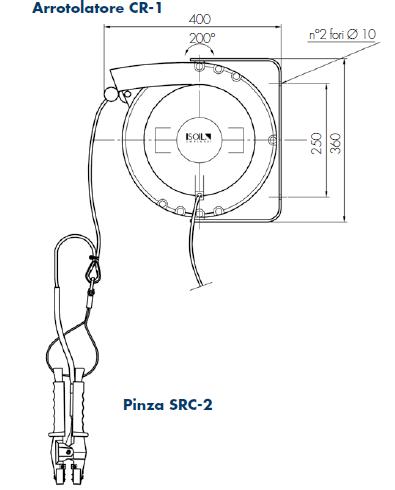

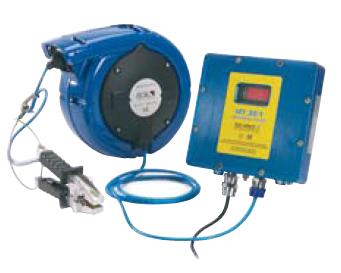

El instrumento es conectado mediante un cable bipolar, conectado a un riel de cable, y enganchado al tanque móvil.
Con el MT-30/2 es posible conectar dos cables separados con sus respectivos enganches, por ejemplo uno conectado al trailer y otro conectado al semi-trailer.
La operación es como se la describe a continuación:
-Se conecta la pinza al tanque para protegerlo;
-El circuito electrónico mide los parámetros eléctricos del lazo de conexión, buscando por interrupciones debidas a roturas u óxido. En aplicaciones de tanques cisterna, por medio de una medición de impedancia (resistencia y capacitancia), el MT30 detecta si la pinza está conectada al tanque cisterna;
En caso de resultado positivo:
-Un switch de tierra se activará y permanecerá así durante toda la operación de carga/descarga;
-Un indicador LED en el frente de la electrónica cambiará de rojo a verde;
-Dos switches internos, que pueden ser utilizados para bombeo o cierre de válvulas
-La conección es supervisada hasta que la operación se complete, interrumpiendo la operación en caso de falla.
La conexión con la pinza se la logra a través de un circuito intrínsicamente seguro. Como la pinza es un contacto simple "mecánico", no necesita aprobación Ex.
El electrónica del microprocesador, mide, controla el panel LED y los swtiches y presenta características especiales como:
-Calibración Externa. Una fila adicional de LEDS indica la sensibilidad a la que ha sido configurada;
-En caso de condiciones particulares de clima, personal autorizado pueden forzar una señal permisiva utilizando una llave de identificación "transpoder";
-El modo de operación (resistivo/capacitivo) es programable.
Catálogo: MT30
