Radar – Onda guiada
Radar – Onda guiada
Su Tecnología está basada sobre el TDR (reflectometría de control del tiempo). TDR utiliza pulsos de energía electromagnética de alta frecuencia transmitida por medio de una sonda. Cuando un pulso alcanza la superficie del líquido, el pulso es reflejado. El circuito de tiempo de alta-velocidad mide precisamente el total del tiempo del tránsito y provee una medida correcta del nivel del líquido.

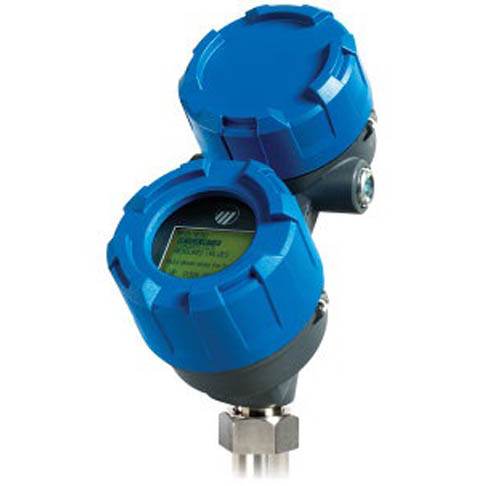

Eclipse® Modelo 706
Descripcion:
Nueva unidad ECLIPSE modelo 706, transmisor de nivel de alta performance, alimentado por 24VDC de lazo de 2 hilos, utiliza tecnología de “diode switching” que mejora la señal de la onda emisora, incluye visión de curvas de ecos en el display local.
Principio de Medición:
Radar de Onda Guiada (TDR)
Características:
-Mejora en el procesamiento digital de señal
-Medición de nivel no aceptada por cambios en el medio.
-No hay necesidad de mover niveles para la calibración
-Sondas de sobrellenado capaces de medir “nivel real”
-Display LCD gráfico con 4 botones, para visualización de configuraciones de parámetros
-Asistencia local automática en casos de problemas locales.
Opciones:
HART, Fieldbus Fundation, Profibus, SIL2, PactWare, AMS.
Catálago técnico – 706 (57-106)
Eclipse® Modelo 700
El Transmisor Eclipse® Modelo 700 es un transmisor de nivel de 24 VDC alimentado por lazo basado en la probada y aceptada tecnología de Radar de Onda Guiada (GWR). Al agrupar varios logros importantes de ingeniería, este trasmisor con tecnología de punta está diseñado para proporcionar un desempeño de medición muy por encima de muchas otras tecnologías tradicionales.
- Transmisor alimentado por lazo de 24 VDC, para nivel, interfase, volumen o flujo.
- Medición de nivel sin ser afectado por cambios en las características del medio.
- No requiere cambio en niveles para su calibración
- Sondas con capacidad de sobrellenado que permiten una medición de “nivel real” hasta el sello del proceso sin necesidad de algoritmos especiales.
- Teclado de 4 botones y pantalla gráfica LCD permite ver los parámetros de configuración y curva de eco.
- Diagnósticos proactivos que indican errores y ofrecen consejos para corregirlos.
Radar – Ráfaga de pulsos
Radar – Ráfaga de pulsos
Su Tecnología está basada sobre el TDR (reflectmetría de control del tiempo). TDR utiliza pulsos de energía electromagnética de alta frecuencia transmitida por medio del aire. Cuando un pulso alcanza la superficie del líquido, el pulso es reflejado. El circuito de tiempo de alta-velocidad mide precisamente el total del tiempo del tránsito y provee una medida correcta del nivel del líquido.

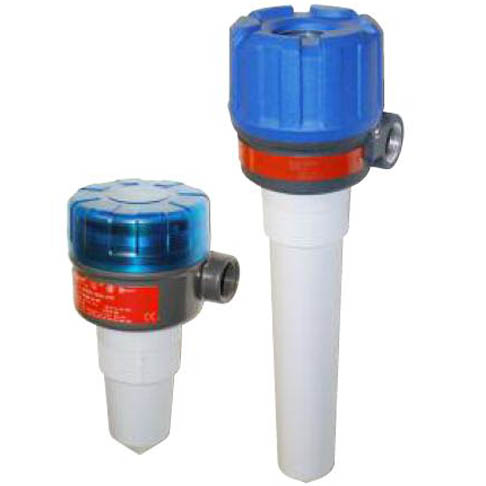

Pulsar™ Modelo R82
Descripción:
Transmisor de nivel de 24 VDC alimentado por 2-hilos, de bajo costo. Para aplicaciones sencillas, no es afectado por vapores, disturbios dentro del tanque como falsos ecos.
Principio de Medición:
Radar de no contacto por destello de pulsos.
Características:
• Alimentación a 2-hilos
• Frecuancia de operación: 26GHz
• Salida 4-20mA con HART
• Pulsadores para configuración
• No requiere calibración
• Rango de medición: de 0,4m a 12,2m
• Aprobaciones para áreas de uso general, intrínsecamente seguras, no-ignígenas.
• Vacío total hasta 13.8 Bar, -40 a 93 Celsius
• Pantalla de 2 líneas x 8 caracteres.
Catálogo técnico – R82 (58-110)

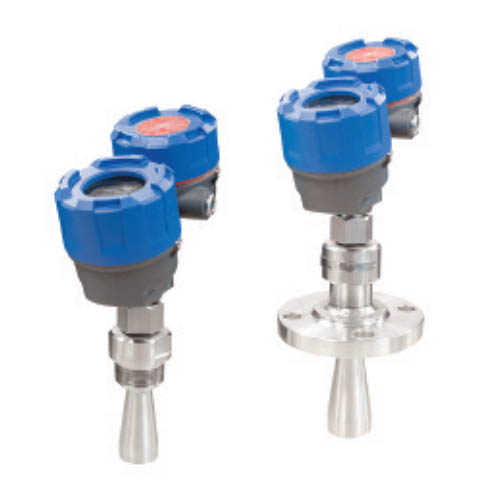

Pulsar® Modelo R86
El transmisor radar Pulsar® R86 es la última generación de transmisores de radar por aire Magnetrol ® de 24 Vdc, alimentado por el lazo. Su superior desempeño, diagnósticos proactivos y variedad de configuraciones simplifican una tecnología relativamente complicada. Este nuevo ofrecimiento en la medición de nivel por radar está diseñada para proporcionar desempeño sin igual y facilidad de uso. El PULSAR Modelo R86 de 26 Ghz es el complemento perfecto para los transmisores PULSAR Modelo R96 de 6 Ghz y Eclipse® Modelo 706 GWR. Juntos, estos transmisores ofrecen la solución definitiva a la vasta mayoría de aplicaciones de nivel de proceso.
Catálago técnico – 700
